رادار مراقبة المياه LW-R30-SH

مقدمة المنتج:

رادار LW-R30-SH هو رادار مراقبة الهدف السطحي تم تطويره بشكل مستقل بواسطة Mskyeye ، والذي يعتمد تقنيات متقدمة مثل هوائي صدع دليل الموجة ، ونقل الحالة الصلبة ، وضغط النبض ، وتنوع الوقت وتنوع التردد ، وتتبع الاكتشاف المسبق ، وفوضى البحر وخوارزميات قمع فوضى الأرصاد الجوية. يتمتع LW-R30-SH بقدرات فائقة على اكتشاف الأهداف الصغيرة وتتبعها لأنظمة حالة البحر المعقدة. إنها معدات الاستشعار الأساسية المستخدمة في نظام خدمة مرور السفن (VTS) نظام مراقبة السواحل (CSS) أو نظام مراقبة مزارع الرياح في البحر.

استعلام

التطبيق الرئيسي:

يتكون نظام VTS من معدات الاتصالات ورادار VTS ونظام التعرف الأوتوماتيكي للسفن (AIS) والدائرة التلفزيونية المغلقة (CCTV) ومعدات الأرصاد الجوية المائية ونظام معالجة البيانات وما إلى ذلك. يعتبر رادار LW-R30-SH ، باعتباره جهاز الاستشعار الأساسي لـ VTS ، منتجًا تم تطويره وفقًا لمتطلبات الرابطة الدولية للملاحة في المنارات (توصية IALAV.128 لـ VTS) لأداء الكشف عن الرادار. LW - R30-SH ra dar قادر على تتبع ومراقبة الموقع والسرعة والمسار والمعلمات الأخرى للسفينة المتحركة على سطح الماء. تحتوي هذه المعلمات على معلومات الوقت الخاصة بمعايرة GPS أو Beidou. وفي الوقت نفسه ، يمكن للرادار أيضًا تتبع ومراقبة مواقع السفن الراسية والمنارات والعوامات ، وتوفير البيانات الأساسية لنظام VTS.

LW-R30-SH يمكن أيضًا تثبيت الرادار في المراصد الساحلية أو البؤر الاستيطانية لرصد جميع أنواع الأنشطة غير القانونية بالقرب من الساحل ولتعزيز يقظة وكالات إنفاذ القانون. قد تهدف الأنشطة غير القانونية إلى تهريب الزوارق السريعة وسفن الهجرة غير الشرعية وقوارب القراصنة وسفن الصيد غير القانونية والسفن الملوثة وما إلى ذلك. هذا الرادار هو معدات المراقبة الأساسية لنظام الإنذار المبكر البحري والجوي لمزرعة الرياح البحرية ، ويستخدم على نطاق واسع في مزرعة الرياح البحرية.

الخصائص التقنية:

تكوين رشيقة	عند استخدام رادار LW-R30-SH كرادار CSS أو رادار VTS ، فإن معدات الأجهزة هي نفسها تمامًا ، والفرق هو أن برامج تطبيقات معالجة البيانات المختلفة تحتاج إلى التكوين. بالإضافة إلى ذلك ، يمكن تكوين قنوات جهاز الإرسال والاستقبال للرادار (بما في ذلك الإشارة ومعالجة البيانات) على أنها أنظمة أحادية القناة منخفضة التكلفة أو أنظمة ثنائية القناة مع موثوقية أفضل للمهمة. في التطبيقات العملية ، يتم تقسيم أنظمة VTS إلى أنواع أساسية (خدمات المعلومات لـ VTS وخدمات المساعدة الملاحية المحتملة) والأنواع القياسية (خدمات المعلومات وخدمات المساعدة على الملاحة وخدمات تنظيم المرور في المناطق ذات الكثافة المرورية المعتدلة ولا توجد بها مخاطر ملاحية كبيرة) ، وأنواع محسّنة (لكثافة حركة المرور العالية وخدمات محددة في منطقة متعددة المخاطر). وفقًا للحاجة إلى التطبيق العملي ، يمكن لـ LW-R30-SH اختيار منتجات رادار مختلفة بتكوينات مختلفة ، والحصول على نسبة عالية من التكلفة الفعالة.
هوائي مستقطب دائري الشكل	يعتمد هوائي الرادار على هوائي صفيف موجي متنقل للدليل الموجي منخفض الاستقطاب والفص الجانبي المنخفض ، ويمكن للفص الجانبي المنخفض للغاية كبح الهدف الخاطئ للسمت بشكل جيد للغاية ، وسطح ميل الهوائي مصمم مع شكل مربع قطع متبادل ، مما يحسن تغطية الكشف بشكل فعال بالقرب من منطقة الرادار. يعمل الاستقطاب الدائري على تحسين أداء قمع تداخل فوضى الأرصاد الجوية.
كل مرسل الحالة الصلبة	يتغلب جهاز إرسال الحالة الصلبة بالكامل على المشكلة التي تحتاج إلى استبدال جهاز الإرسال المغنطروني بانتظام. تعمل الموثوقية العالية لجهاز إرسال الحالة الصلبة على تقليل تكلفة دورة حياة نظام الرادار بشكل فعال. بالإضافة إلى ذلك ، فإن قدرة الذروة المنخفضة للغاية لجهاز الإرسال تقلل أيضًا من التداخل اللاسلكي المحيطي من نظام الرادار.
ضغط النبض المشارك لجميع المراحل	يمكن الحصول على معلومات دوبلر الهدف المقابلة لمصدر التردد المتزامن لمستقبل التردد العالي ، من خلال تقنية ضغط النبض لمقارنة تغيير طور الصدى المستهدف. من خلال معالجة MTI ، فإنه يمنع تداخل فوضى البيئة ويحلل معلومات حركة الهدف. يمكن أن يؤدي أداء الفص الجانبي للضغط النبضي الفائق أيضًا إلى تقييد الهدف الخاطئ في اتجاه النطاق.
تنوع التردد وتنوع الوقت	تعد كيفية تقليل تأثير الفوضى البحرية على أداء الكشف عن الهدف وظيفة مهمة لرادار VTS أو CSS. ينقل الرادار LW-R 30 -SG الموجات الكهرومغناطيسية بترددات مختلفة في نفس الحزمة. ارتباط تذبذب الصدى المنعكس للهدف أضعف من ارتباط الهدف المشع بنفس التردد. يمكن تحسين نسبة إشارة الهدف إلى فوضى البحر من خلال تلقي المعالجة ، وبالتالي يمكن تحسين أداء الكشف. تسمى هذه الطريقة بمعالجة التنوع الترددي ، كما يُصدر رادار LW-R 30 -SG موجتين كهرومغناطيسيتين بترددات مختلفة في نفس المنطقة في فترة زمنية معينة ، وهذا الفاصل الزمني أكبر من وقت ارتباط فوضى البحر ، والذي يجعل فوضى البحر مستقلة نسبيًا ، ويصبح الارتباط بين فوضى البحر وفوضى البحر في الصدى أضعف. ومع ذلك ، فإن خصائص تذبذب الهدف لم تتغير تقريبًا ، ويمكن تحسين نسبة الإشارة إلى الفوضى من الهدف إلى الفوضى البحرية بشكل فعال من خلال اكتشاف التراكم. هذه الطريقة تسمى معالجة التنوع الزمني.
كشف الهدف وتتبعه	يتيح جهاز الاستقبال الديناميكي الكبير ، وأخذ العينات عالي السرعة بتردد متوسط ، وضغط النبض ، ومعالجة CFAR ، وخريطة الفوضى الدقيقة ، وتتبع الاكتشاف المسبق ، والتصوير بالفتحة الحقيقية ، وغيرها من التقنيات ، رادار LW-R30-SH توفير صور صدى رادار واضحة عالية الدقة. لا يلزم وجود نظام رادار يدوي لاكتشاف وتتبع السفن الصغيرة والكبيرة بسرعات مختلفة في نفس الوقت.
عرض ومراقبة الرادار	تتميز شاشة عرض الرادار ومحطة التحكم بوظائف عرض صورة صدى الرادار وعرض تتبع الهدف وتكرار التسجيل والتحكم في معدات الرادار وتكوين معلمة الرادار وعرض أخطاء الرادار وما إلى ذلك. يوفر واجهة عرض تفاعلية سهلة الاستخدام بين الإنسان والآلة.
الواجهة الخارجية	تتبنى الواجهة الخارجية للرادار واجهة شبكة قياسية ، والتي توفر فيديو الرادار وتتبع الهدف والمسار ومراقبة المعدات وغيرها من المعلومات. يمكن لنظام الرادار أيضًا توفير واجهة إشارة فيديو تقليدية.

تكوين الرادار وتكوينه

أ) تكوين أنظمة الرادار ثنائية القناة وحيدة القناة

يمكن لرادار LW-R30-SH تكوين نظام ثنائي القناة أو نظام أحادي القناة وفقًا لاحتياجات المستخدم. يوضح الشكل 1 تكوين النظام ثنائي القناة. تم تجهيز نظام الإرسال والاستقبال ثنائي القناة بمجموعة من الهوائيات والأقراص الدوارة والتحكم المؤازر ومحطات العرض ، بينما تم تجهيز أجهزة الإرسال والاستقبال ومعالجة الإشارات ومعالجة البيانات بجهازي مجموعات. عندما تفشل إحدى قنوات جهاز الإرسال والاستقبال ، يمكن أن تنتقل تلقائيًا إلى القناة الأخرى وتستمر في العمل. هذا التكوين له موثوقية أعلى للمهام ، لكن تكلفة النظام مرتفعة أيضًا. في نظام الرادار أحادي القناة ، الهوائي ، القرص الدوار ، التحكم المؤازر ، المرسل ، المستقبل ، معالجة الإشارات ، معالجة البيانات والعرض والتحكم ، كلها مجهزة مجموعة واحدة فقط من الأجهزة ، ومخطط تكوين النظام موضح في الشكل 2. وميزة الرادار أحادي القناة هي أن تكلفة الإنشاء منخفضة نسبيًا والتحكم بسيط نسبيًا. إنه مناسب للتطبيقات ذات المتطلبات المنخفضة لدعم البيانات.

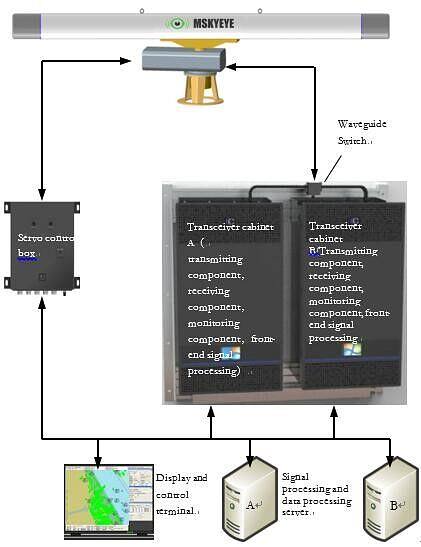

الشكل 1 تكوين ثنائي القناة LW-R30-SH

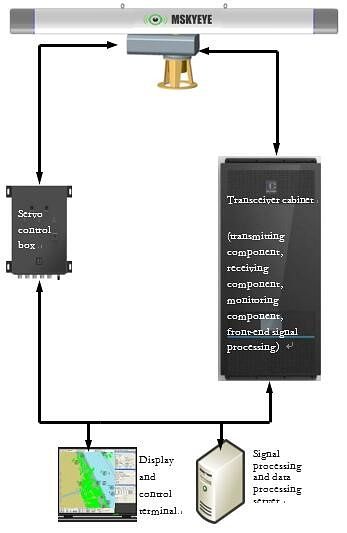

الشكل 2 تكوين قناة واحدة LW-R30-SH

ب) هوائي الرادار

التكوين القياسي لرادار LW-R30-SH هو هوائي 5800 مم (انظر الشكل 3). عندما يمكن أن تفي استبانة السمت أو الدقة المنخفضة في التطبيق العملي بمتطلبات التطبيق ، يمكن تكوين هوائي منخفض التكلفة بهوائي أقصر طولًا. وبالمثل ، إذا لم تكن متطلبات تغطية المنطقة القريبة من الكشف عن الرادار عالية أو يمكن تجاهل تأثير جلبة المطر ، فيمكن أيضًا إزالة المكونات مثل تشكيل فص الهوائي والاستقطاب الدائري لتقليل تكلفة نظام الرادار.

ج) القرص الدوار الهوائي وصندوق التحكم المؤازر

يتم استخدام القرص الدوار للهوائي لرادار LW-R30-SH (انظر الشكل 4 إلى اليسار) لدفع الهوائي إلى مسح دوران بزاوية 360 درجة ، ويتم نقل طاقة الإرسال الناتجة عن جهاز إرسال الرادار إلى الهوائي من خلال الوصلات الدوارة في القرص الدوار. يستقبل الهوائي إشارة صدى التردد الراديوي المستهدفة ويتم إرسالها إلى مستقبل الرادار عن طريق الوصلة الدوارة. تم تجهيز القرص الدوار أيضًا بجهاز تشفير السمت ودرجة حرارة الزيت ومستشعر مستوى الزيت ومعدات أخرى. على الجانب الأيمن من الشكل 4 يوجد صندوق التحكم المؤازر الذي يتحكم في دوران القرص الدوار للهوائي. يمكن تركيب علبة التحكم المؤازرة في غرفة الكمبيوتر الداخلية عن طريق تعليق الحائط. حجم الهيكل: ارتفاع × عرض × عمق = 460 × 330 × 225 مم³.

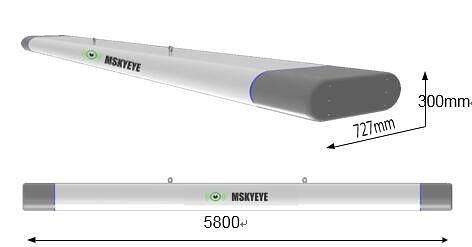

الشكل 3 هوائي الرادار LW-R30-SH

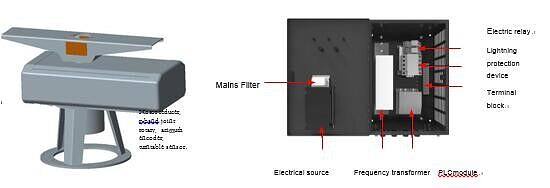

الشكل 4 LW-R30-SH رسم تخطيطي للصندوق الدوار لهوائي الرادار وصندوق التحكم المؤازر

د) خزانة جهاز الإرسال والاستقبال

تحتوي خزانة جهاز الإرسال والاستقبال LW-R30-SH (انظر الشكل 5) على مجموعات مغذي داخلية (أدلة موجية ، حلقات ، قارنات ، إلخ) ، طاقة الإرسال ، مكونات الإرسال ، مكونات الاستقبال ، معالجة الإشارات ، مكونات المراقبة ، وحدات التهوية ، وحدات الإمداد بالطاقة ، الحماية من الصواعق ، معدات توقيت الأقمار الصناعية ، إلخ. خزانة جهاز الإرسال والاستقبال مثبتة على الحائط. يوضح الشكل 6 مخطط جدار خزانة جهاز الإرسال والاستقبال للرادار ثنائي القناة.

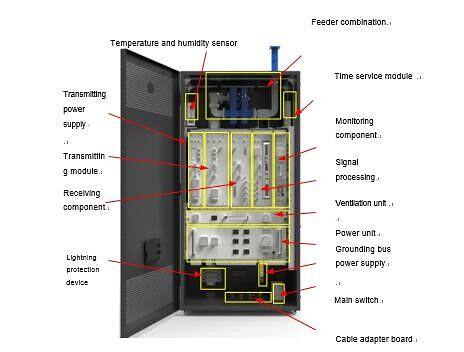

الشكل 5 مخطط تكوين LW-R30-SH لخزائن جهاز الإرسال والاستقبال الرادار

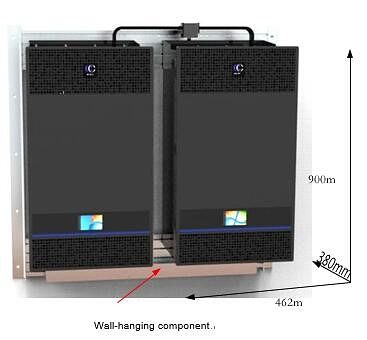

الشكل 6 LW-R30-SH خزانة جهاز الإرسال والاستقبال (قناة مزدوجة) مخطط الجدار

هـ) تركيب الرادار

تشتمل معدات الرادار LW-R30-SH أيضًا على خادم معالجة بيانات معالجة الإشارات ، وعرض الرادار ومحطة التحكم ، ومهوية الدليل الموجي ، وما إلى ذلك. يختار خادم معالجة بيانات معالجة الإشارات الخادم التجاري بتردد رئيسي أعلى وذاكرة أكبر ، وتشغيل رسم بياني فوضى داخل الخادم ، MTI ، معدل إنذار كاذب ثابت ، معالجة التتبع ، معالجة المسار والبرامج الأخرى. تم تجهيز محطة التحكم والعرض بالرادار بجهاز كمبيوتر تجاري بدقة عرض عالية. يقوم بتشغيل برنامج عرض الهدف ومراقبة الرادار على الكمبيوتر. يتم توصيل البيانات بين الخادم والكمبيوتر وخزانة جهاز الإرسال والاستقبال وصندوق التحكم المؤازر من خلال شبكة LAN. بالإضافة إلى ذلك ، وفقًا للوضع الفعلي لمحطة الرادار ، يجب اختيار برج الهوائي ، وقضيب الصواعق والتركيب ، والكبائن الاحتياطية ، وصناديق توزيع الطاقة ، ووحدات UPS ، ومكيفات الهواء. يظهر الرسم التخطيطي لتركيب الرادار في الشكل 7

الشكل 7 مخطط التثبيت LW-R30-SH

التطبيق الرئيسي:

يتكون نظام VTS من معدات الاتصالات ورادار VTS ونظام التعرف الأوتوماتيكي للسفن (AIS) والدائرة التلفزيونية المغلقة (CCTV) ومعدات الأرصاد الجوية المائية ونظام معالجة البيانات وما إلى ذلك. يعتبر رادار LW-R30-SG من معدات الاستشعار الأساسية في VTS ، وهو منتج تم تطويره وفقًا لمتطلبات الرابطة الدولية للملاحة في المنارات (توصية IALAV.128 لـ VTS) لأداء الكشف عن الرادار. الرادار LW-R 30 -SG قادر على تتبع ومراقبة الموقع والسرعة والمسار والمعلمات الأخرى للسفينة المتحركة على سطح الماء. تحتوي هذه المعلمات على معلومات الوقت الخاصة بمعايرة GPS أو Beidou. وفي الوقت نفسه ، يمكن للرادار أيضًا تتبع ومراقبة مواقع السفن الراسية والمنارات والعوامات ، وتوفير البيانات الأساسية لنظام VTS.

يمكن أيضًا تثبيت رادار LW-R 30 -SG في المراصد الساحلية أو البؤر الاستيطانية لمراقبة جميع أنواع الأنشطة غير القانونية بالقرب من الساحل ولتعزيز يقظة وكالات إنفاذ القانون. قد تهدف الأنشطة غير القانونية إلى تهريب الزوارق السريعة وسفن الهجرة غير الشرعية وقوارب القراصنة وسفن الصيد غير القانونية والسفن الملوثة وما إلى ذلك. هذا الرادار هو معدات المراقبة الأساسية لنظام الإنذار المبكر البحري والجوي لمزرعة الرياح البحرية ، ويستخدم على نطاق واسع في مزرعة الرياح البحرية.

الخصائص التقنية:

تكوين رشيقة	عند استخدام رادار LW-R 30 -SG كرادار CSS أو رادار VTS ، فإن معدات الأجهزة هي نفسها تمامًا ، والفرق هو أن برامج تطبيقات معالجة البيانات المختلفة تحتاج إلى التكوين. بالإضافة إلى ذلك ، يمكن تكوين قنوات جهاز الإرسال والاستقبال للرادار (بما في ذلك الإشارة ومعالجة البيانات) على أنها أنظمة أحادية القناة منخفضة التكلفة أو أنظمة ثنائية القناة مع موثوقية أفضل للمهمة. في التطبيقات العملية ، يتم تقسيم أنظمة VTS إلى أنواع أساسية (خدمات المعلومات لـ VTS وخدمات المساعدة الملاحية المحتملة) والأنواع القياسية (خدمات المعلومات وخدمات المساعدة على الملاحة وخدمات تنظيم المرور في المناطق ذات الكثافة المرورية المعتدلة ولا توجد بها مخاطر ملاحية كبيرة) ، وأنواع محسّنة (لكثافة حركة المرور العالية وخدمات محددة في منطقة متعددة المخاطر). وفقًا للحاجة إلى التطبيق العملي ، يمكن لـ LW-R 30 -SG اختيار منتجات رادار مختلفة بتكوينات مختلفة ، والحصول على نسبة عالية من التكلفة الفعالة.
هوائي مستقطب دائري الشكل	يعتمد هوائي الرادار على هوائي صفيف موجي متنقل للدليل الموجي منخفض الاستقطاب والفص الجانبي المنخفض ، ويمكن للفص الجانبي المنخفض للغاية كبح الهدف الخاطئ للسمت بشكل جيد للغاية ، وسطح ميل الهوائي مصمم مع شكل مربع قطع متبادل ، مما يحسن تغطية الكشف بشكل فعال بالقرب من منطقة الرادار. يعمل الاستقطاب الدائري على تحسين أداء قمع تداخل فوضى الأرصاد الجوية.
كل مرسل الحالة الصلبة	يتغلب جهاز إرسال الحالة الصلبة بالكامل على المشكلة التي تحتاج إلى استبدال جهاز الإرسال المغنطروني بانتظام. تعمل الموثوقية العالية لجهاز إرسال الحالة الصلبة على تقليل تكلفة دورة حياة نظام الرادار بشكل فعال. بالإضافة إلى ذلك ، فإن قدرة الذروة المنخفضة للغاية لجهاز الإرسال تقلل أيضًا من التداخل اللاسلكي المحيطي من نظام الرادار.
ضغط النبض المشارك لجميع المراحل	يمكن الحصول على معلومات دوبلر الهدف المقابلة لمصدر التردد المتزامن لمستقبل التردد العالي ، من خلال تقنية ضغط النبض لمقارنة تغيير طور الصدى المستهدف. من خلال معالجة MTI ، فإنه يمنع تداخل فوضى البيئة ويحلل معلومات حركة الهدف. يمكن أن يؤدي أداء الفص الجانبي للضغط النبضي الفائق أيضًا إلى تقييد الهدف الخاطئ في اتجاه النطاق.
تنوع التردد وتنوع الوقت	تعد كيفية تقليل تأثير الفوضى البحرية على أداء الكشف عن الهدف وظيفة مهمة لرادار VTS أو CSS. ينقل الرادار LW-R 30 -SG الموجات الكهرومغناطيسية بترددات مختلفة في نفس الحزمة. ارتباط تذبذب الصدى المنعكس للهدف أضعف من ارتباط الهدف المشع بنفس التردد. يمكن تحسين نسبة إشارة الهدف إلى فوضى البحر من خلال تلقي المعالجة ، وبالتالي يمكن تحسين أداء الكشف. تسمى هذه الطريقة بمعالجة التنوع الترددي ، كما يُصدر رادار LW-R 30 -SG موجتين كهرومغناطيسيتين بترددات مختلفة في نفس المنطقة في فترة زمنية معينة ، وهذا الفاصل الزمني أكبر من وقت ارتباط فوضى البحر ، والذي يجعل فوضى البحر مستقلة نسبيًا ، ويصبح الارتباط بين فوضى البحر وفوضى البحر في الصدى أضعف. ومع ذلك ، فإن خصائص تذبذب الهدف لم تتغير تقريبًا ، ويمكن تحسين نسبة الإشارة إلى الفوضى من الهدف إلى الفوضى البحرية بشكل فعال من خلال اكتشاف التراكم. هذه الطريقة تسمى معالجة التنوع الزمني.
كشف الهدف وتتبعه	جهاز استقبال ديناميكي كبير ، وأخذ عينات عالية السرعة بتردد متوسط ، وضغط النبض ، ومعالجة CFAR ، وخريطة تشويش دقيقة ، وتتبع الكشف المسبق ، وتصوير الفتحة الحقيقية ، وغيرها من التقنيات التي تمكن رادار LW-R 30 -SG من توفير صور صدى رادار واضحة عالية الدقة . لا يلزم وجود نظام رادار يدوي لاكتشاف وتتبع السفن الصغيرة والكبيرة بسرعات مختلفة في نفس الوقت.
عرض ومراقبة الرادار	تتميز شاشة عرض الرادار ومحطة التحكم بوظائف عرض صورة صدى الرادار وعرض تتبع الهدف وتكرار التسجيل والتحكم في معدات الرادار وتكوين معلمة الرادار وعرض أخطاء الرادار وما إلى ذلك. يوفر واجهة عرض تفاعلية سهلة الاستخدام بين الإنسان والآلة.
الواجهة الخارجية	تتبنى الواجهة الخارجية للرادار واجهة شبكة قياسية ، والتي توفر فيديو الرادار وتتبع الهدف والمسار ومراقبة المعدات وغيرها من المعلومات. يمكن لنظام الرادار أيضًا توفير واجهة إشارة فيديو تقليدية.

تكوين الرادار وتكوينه

أ) تكوين أنظمة الرادار ثنائية القناة وحيدة القناة

يمكن لرادار LW-R 30 -SG تكوين نظام ثنائي القناة أو نظام أحادي القناة وفقًا لاحتياجات المستخدم. يوضح الشكل 1 تكوين النظام ثنائي القناة. تم تجهيز نظام الإرسال والاستقبال ثنائي القناة بمجموعة من الهوائيات والأقراص الدوارة والتحكم المؤازر ومحطات العرض ، بينما تم تجهيز أجهزة الإرسال والاستقبال ومعالجة الإشارات ومعالجة البيانات بجهازي مجموعات. عندما تفشل إحدى قنوات جهاز الإرسال والاستقبال ، يمكن أن تنتقل تلقائيًا إلى القناة الأخرى وتستمر في العمل. هذا التكوين له موثوقية أعلى للمهام ، لكن تكلفة النظام مرتفعة أيضًا. في نظام الرادار أحادي القناة ، الهوائي ، القرص الدوار ، التحكم المؤازر ، المرسل ، المستقبل ، معالجة الإشارات ، معالجة البيانات والعرض والتحكم ، كلها مجهزة مجموعة واحدة فقط من الأجهزة ، ومخطط تكوين النظام موضح في الشكل 2. وميزة الرادار أحادي القناة هي أن تكلفة الإنشاء منخفضة نسبيًا والتحكم بسيط نسبيًا. إنه مناسب للتطبيقات ذات المتطلبات المنخفضة لدعم البيانات.

الشكل 1 تكوين ثنائي القناة LW-R 30 -SG

الشكل 2 LW-R 30 -SG تكوين قناة واحدة

ب) هوائي الرادار

التكوين القياسي لرادار LW-R 30 -SG هو هوائي 5800 مم (انظر الشكل 3). عندما يمكن أن تفي استبانة السمت أو الدقة المنخفضة في التطبيق العملي بمتطلبات التطبيق ، يمكن تكوين هوائي منخفض التكلفة بهوائي أقصر طولًا. وبالمثل ، إذا لم تكن متطلبات تغطية المنطقة القريبة من الكشف عن الرادار عالية أو يمكن تجاهل تأثير جلبة المطر ، فيمكن أيضًا إزالة المكونات مثل تشكيل فص الهوائي والاستقطاب الدائري لتقليل تكلفة نظام الرادار.

ج) القرص الدوار الهوائي وصندوق التحكم المؤازر

يتم استخدام القرص الدوار للهوائي لرادار LW-R 30 -SG (انظر الشكل 4 إلى اليسار) لدفع الهوائي إلى مسح دوران بزاوية 360 درجة ، ويتم إرسال طاقة الإرسال التي يولدها جهاز إرسال الرادار إلى الهوائي من خلال الدوران. المفاصل في القرص الدوار. يستقبل الهوائي إشارة صدى التردد الراديوي المستهدفة ويتم إرسالها إلى مستقبل الرادار عن طريق الوصلة الدوارة. تم تجهيز القرص الدوار أيضًا بجهاز تشفير السمت ودرجة حرارة الزيت ومستشعر مستوى الزيت ومعدات أخرى. على الجانب الأيمن من الشكل 4 يوجد صندوق التحكم المؤازر الذي يتحكم في دوران القرص الدوار للهوائي. يمكن تركيب علبة التحكم المؤازرة في غرفة الكمبيوتر الداخلية عن طريق تعليق الحائط. حجم الهيكل: ارتفاع × عرض × عمق = 460 × 330 × 225 مم³.

الشكل 3 هوائي الرادار LW-R 30 -SG

الشكل 4 LW-R 30 -SG رسم تخطيطي للصندوق الدوار لهوائي الرادار وصندوق التحكم المؤازر

د) خزانة جهاز الإرسال والاستقبال

تحتوي خزانة جهاز الإرسال والاستقبال LW-R 30 -SG (انظر الشكل 5) على تجميعات وحدة التغذية الداخلية (أدلة الموجات ، الحلقات ، المقرنات ، إلخ) ، طاقة الإرسال ، مكونات الإرسال ، مكونات الاستقبال ، معالجة الإشارات ، مكونات المراقبة ، وحدات التهوية ، مصدر الطاقة الوحدات ، الحماية من الصواعق ، معدات توقيت الأقمار الصناعية ، إلخ. خزانة جهاز الإرسال والاستقبال مثبتة على الحائط. يوضح الشكل 6 مخطط جدار خزانة جهاز الإرسال والاستقبال للرادار ثنائي القناة.

الشكل 5 LW-R 30 -SG مخطط تكوين خزانات جهاز الإرسال والاستقبال الرادار

الشكل 6 LW-R 30 -SG خزانة جهاز الإرسال والاستقبال (قناة مزدوجة) مخطط جدار

هـ) تركيب الرادار

تشتمل معدات الرادار LW-R 30 -SG أيضًا على خادم معالجة بيانات معالجة الإشارات ، وعرض الرادار ومحطة التحكم ، ومهوية الدليل الموجي ، وما إلى ذلك. يختار خادم معالجة بيانات معالجة الإشارات خادمًا تجاريًا بتردد رئيسي أعلى وذاكرة أكبر ، وتشغيل رسم بياني فوضى داخل الخادم ، MTI ، معدل إنذار كاذب ثابت ، معالجة التتبع ، معالجة المسار وبرامج أخرى. تم تجهيز محطة التحكم والعرض بالرادار بجهاز كمبيوتر تجاري بدقة عرض عالية. يقوم بتشغيل برنامج عرض الهدف ومراقبة الرادار على الكمبيوتر. يتم توصيل البيانات بين الخادم والكمبيوتر وخزانة جهاز الإرسال والاستقبال وصندوق التحكم المؤازر من خلال شبكة LAN. بالإضافة إلى ذلك ، وفقًا للوضع الفعلي لمحطة الرادار ، يجب اختيار برج الهوائي ، وقضيب الصواعق والتركيب ، والكبائن الاحتياطية ، وصناديق توزيع الطاقة ، ووحدات UPS ، ومكيفات الهواء. يظهر الرسم التخطيطي لتركيب الرادار في الشكل 7

الشكل 7 مخطط تركيب LW-R 30 -SG

مؤشر الأداء الفني الرئيسي

أ) مؤشرات الأداء الرئيسية

يعتمد مؤشر الأداء الرئيسي لـ LW-R30-SG بشكل صارم على <IALAV.128 توصية لـ VTS>. انظر الجدول 1 للحصول على التفاصيل.

الجدول 1 مؤشرات الأداء الرئيسية LW-R30-SG

اسم الفهرس	شرط القيد	متطلبات VTS	مؤشر LW-R30-SG
نطاق الكشف	الطقس: صافحالة البحر: المستوى 4 الهوائي الرادي: 20 م الارتفاع: 1 م ， RCS = 1 م 2	الأساسية: لا شيء قياسي: لا شيء تم تحسينه: 5 نانومتر / 9.26 كيلومتر	5.4 نانومتر / 10 كم
نطاق الكشف	الطقس: صافحالة البحر: المستوى 6 هوائي الرادار: 20 م الارتفاع: 3 م ， RCS = 10 م 2	أساسي ： 7 نانومتر / 13 كم قياسي ： 8 نانومتر / 15 كم 9 نانومتر / 16.7 كم	15nm/27.78km
دقة النطاق ونسبة الدقة	<5nm/9.26km	عرض ： 15mTrack 25m	عرض ： 6mTrack 18m
عرض شعاع أفقي	-3dB	أساسي: ≤0.7 درجة قياسي: ≤0.45 درجة محسّن: ≤0.4 درجة	≤0.44°
هوائي Sidelobe	قمع الفص الجانبي الأول	الأساسي ： -26dB قياسي ： -27dB محسن ： -28dB	-27dB

ب) المؤشر الفني الرئيسي للمنتج

المؤشر الفني الرئيسي LW-R30-SG ، انظر الجدول 2.

الجدول 2 المؤشر الفني الرئيسي LW-R30-SG

اسم		فِهرِس
المؤشر الفني الرئيسي	تردد الخدمة	9140 ميجا هرتز 9470 ميجا هرتز
	مكسب	≥35 ديسيبل
	السمت Sidelobe	≤-27 ديسيبل （-5 درجة ～ -1.5 درجة و 1.5 درجة ～ 5 درجات）
	السمت بيمويدث	≤0.44°
	نصب Beamforming	مربع قطع متبادل (-40 ° ～ + 1 °
	وضع الاستقطاب	الاستقطاب الدائري
	الاستقطاب الدائري ICR	≥15 ديسيبل
	الموجة الدائمة المغذية	≤1.5
	حجم الهوائي	5800 × 727 × 300 مم 3
	وزن الهوائي	180kg
	سرعة	24 RPM
إطلاق	نقل الطاقة	≥50 W
	دورة العمل	≤20٪
	بولس توب دروب	≤5٪
	نبض أعلى الموجة	≤3٪
	نبض الحافة الأمامية والخلفية	≤20 نانوثانية
	إثارة المدخلات	10 ديسيبل
	إخراج متناسق	≥45 ديسيبل
	إشارة إلى نسبة الضوضاء	≥60 ديسيبل
	كفاءة المرسل	≥20٪

اسم		فِهرِس
	تردد الخدمة	9140 ميجا هرتز 9470 ميجا هرتز فاصل 40 ميجا هرتز
	عامل الضوضاء	≤3.5dB
	IF-FRE	120 ميجا هرتز （-60dBm ～ + 10dBm）
	استقبال النطاق الترددي	35 ميجا هرتز （عرض الشريط ثلاثي الأبعاد
	المدى الديناميكي الخطي	≥ 70 ديسيبل
يستلم	ساعة أخذ العينات	160 ميغا هرتز ≥ ≥10dBm）
	ساعة التوقيت	80 ميجا هرتز ≥ ≥10dBm）
	ساعة الموجي	400 ميجا هرتز ≥ ≥10dBm）
	نبض الحافة الأمامية والخلفية	20ns
	ضوضاء المرحلة المحلية	-105 ديسيبل / هرتز @ 1 كيلو هرتز
	إخراج قوة الإثارة	≥10dBm （50Ω）
	إشارة إلى نسبة الضوضاء	≥70 ديسيبل
	قمع التداخل خارج النطاق	≥45 ديسيبل
	قمع الضالة	≥ 60 ديسيبل
	نموذج معالجة الإشارة	MTI + تصوير الفتحة الحقيقية
معالجة الإشارات	نطاق المعالجة	120 م ～ 32 كم
	نسبة معدل تكرار النبض	1.1
	متوسط معدل التكرار	3600Hz
	معدل نقل البيانات	2.5 ثانية / إطار
	نسبة ضغط النبض	35dB ضيق 、 45dB （واسع
	القدرة على المعالجة الموضعية	5000 نقطة / إطار
	تتبع القدرة على المعالجة	≥300 دفعة / للأمام
معالجة البيانات	وقت تحديد التتبع التنبئي	≤1 دقيقة
	تحديد المسار لوقت الدقة المحدد	≤2 دقيقة
	فقدان البيانات لتتبع وقت الإنهاء التلقائي	≥1 دقيقة
	تتبع السرعة المستهدفة	≤70 عقدة (35 م / ث)
	تتبع سرعة الهدف	≤20 درجة / ثانية
	مراقبة	تبديل نظام الرادار / إعداد المعلمة / تبديل القناة
شاشة	عنصر بيانات تقرير الحالة / التشخيص / التنبيه	تحديد مصدر البيانات وتحديد نظام استقبال البيانات والوقت وقياس المشرف وبيانات التحكم
اسم		فِهرِس
	وظيفة الاتصال	إرسال أوامر التحكم ومعلمات التكوين لتلقي بيانات الرادار
	وظيفة المراقبة	التحكم في النظام الفرعي ، ومراقبة الحالة ، وإنذار الأعطال ، وتسجيل سجل النظام والاستعلام عنه
طرفية	وظيفة العرض	عرض ، PPI ، تشغيل منطقة العرض ، إعدادات منطقة العرض ، تسجيل البيانات وتكرارها
	إدارةالمستخدم	إعداد حقوق المستخدم
	مراقبة	التحكم في توقف محرك محرك الهوائي
المؤازرة	الاستلام والإرسال	إشارة مستشعر القرص الدوار ، ودعم بروتوكول UDP ، والتواصل مع محطة المراقبة وتنفيذ أمر التحكم
توزيع الطاقة	نموذج مصدر الطاقة	～ 380 فولت ± 10٪ 50 هرتز ± 5٪ نظام ثلاثي الأطوار خماسي الأسلاك
